در دنیای الکترونیک، پایداری ولتاژ یکی از مهمترین فاکتورها برای عملکرد صحیح تجهیزات است. تغییرات ناگهانی یا نویزهای الکتریکی میتواند منجر به آسیب قطعات حساس یا اختلال در عملکرد سیستمها شود. اینجاست که رگولاتور ولتاژ وارد عمل میشود. رگولاتور ولتاژ قطعهای حیاتی در طراحی منابع تغذیه و مدارات الکترونیکی است که وظیفه آن حفظ ولتاژ خروجی در یک مقدار مشخص، علیرغم تغییرات ولتاژ ورودی یا جریان مصرفی میباشد.
رگولاتور ولتاژ چیست؟

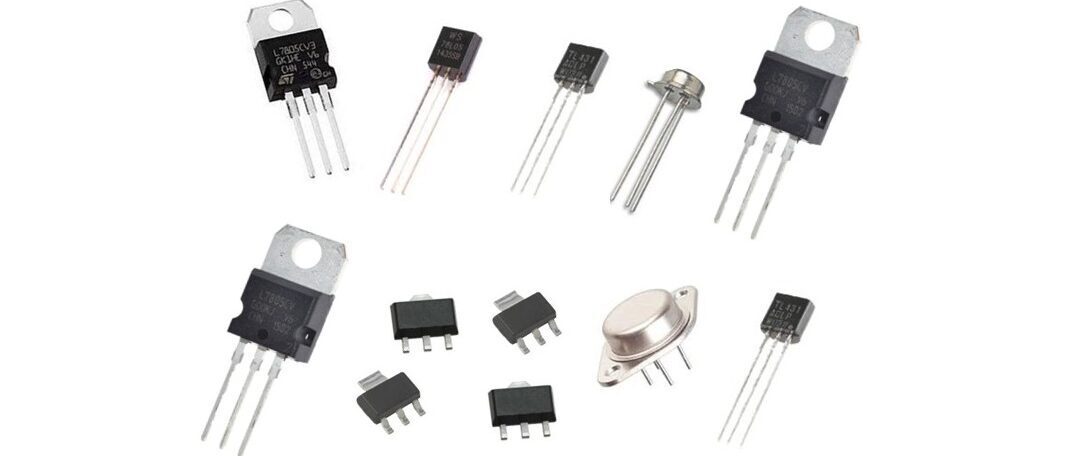

رگولاتور ولتاژ (Voltage Regulator) یک مدار یا قطعه الکترونیکی است که ولتاژ ورودی ناپایدار یا متغیر را گرفته و آن را به ولتاژ خروجی ثابت و پایدار تبدیل میکند. عملکرد آن شبیه به یک «تنظیمکننده خودکار فشار» است، با این تفاوت که بهجای فشار، ولتاژ را تنظیم میکند.
انواع رگولاتور ولتاژ
1. رگولاتور خطی (Linear Regulator)
رگولاتورهای خطی ولتاژ مازاد را به گرما تبدیل میکنند تا خروجی ثابتی ارائه دهند. این رگولاتورها ساده، ارزان، و مناسب برای مدارهای با توان پایین هستند. رایجترین نمونهها:
-
سری 78xx (مانند 7805 برای ۵ ولت، 7812 برای ۱۲ ولت)
-
سری 79xx برای ولتاژ منفی
مزایا: نویز پایین، طراحی ساده
معایب: بازده پایین (مخصوصاً در اختلاف ولتاژ بالا)، تولید گرمای زیاد
2. رگولاتور سوئیچینگ (Switching Regulator)
رگولاتورهای سوئیچینگ از تکنیکهای کلیدزنی (Switching) و ذخیره انرژی در عناصر سلف و خازن استفاده میکنند تا ولتاژ را با بازده بالا تنظیم کنند.
انواع رایج آنها:
-
Buck Converter: کاهشدهنده ولتاژ
-
Boost Converter: افزایشدهنده ولتاژ
-
Buck-Boost: ترکیبی از هر دو
مزایا: بازده بسیار بالا، مناسب برای کاربردهای صنعتی و باتریمحور
معایب: طراحی پیچیدهتر، احتمال تولید نویز بیشتر
3. رگولاتور قابل تنظیم (Adjustable Regulator)
این نوع رگولاتورها قابلیت تنظیم ولتاژ خروجی را از طریق مقاومتهای خارجی دارند. معروفترین مدل:
-
LM317 (تنظیم ولتاژ بین 1.25 تا 37 ولت)
ساختار داخلی رگولاتورهای خطی
ساختار داخلی آنها معمولاً شامل مدار مرجع ولتاژ، تقویتکننده خطا، و ترانزیستور عبوری است. وقتی ولتاژ خروجی از مقدار تنظیمشده بیشتر شود، مدار کنترلی جریان عبوری را محدود کرده و ولتاژ را کاهش میدهد.
کاربردهای رگولاتور ولتاژ
-
منابع تغذیه برای مدارات دیجیتال و آنالوگ: جلوگیری از آسیب به میکروکنترلرها، سنسورها و ICها
-
سیستمهای مخابراتی: تثبیت ولتاژ تجهیزات حساس
-
تجهیزات صوتی: کاهش نویز برای صدای شفافتر
-
دوربینها و تجهیزات قابلحمل: بهینهسازی مصرف باتری و افزایش دوام
-
شارژرهای تلفن همراه و لپتاپها: کنترل ولتاژ برای شارژ ایمن
-
خودروها: تأمین ولتاژ ثابت برای ECU، سنسورها و سیستمهای ناوبری
-
سیستمهای خورشیدی: تطبیق ولتاژ تولیدی با نیاز مصرفکننده
انتخاب رگولاتور مناسب
برای انتخاب رگولاتور مناسب، به فاکتورهای زیر توجه کنید:
-
ولتاژ ورودی و خروجی مورد نظر
-
جریان مورد نیاز بار
-
بازده مورد انتظار
-
فضای طراحی (اندازه قطعات)
-
نویز و حساسیت مدار
چالشها و محدودیتها
-
گرمایش بیش از حد: مخصوصاً در رگولاتورهای خطی با اختلاف ولتاژ زیاد
-
نیاز به هیتسینک: برای خنکسازی در توانهای بالا
-
نویز سوئیچینگ: در رگولاتورهای سوئیچینگ که ممکن است روی مدارات حساس اثر منفی بگذارد
نتیجهگیری
رگولاتور ولتاژ یکی از حیاتیترین اجزای مدارهای الکترونیکی است که تضمین میکند قطعات الکترونیکی در شرایط ایمن و پایدار عمل کنند. آشنایی با انواع مختلف این رگولاتورها، درک عملکرد آنها، و دانستن کاربردهایشان میتواند به طراحی بهتر و کارآمدتر سیستمهای الکترونیکی کمک کند. انتخاب درست رگولاتور نه تنها عملکرد مدار را بهبود میبخشد، بلکه طول عمر قطعات و بازده سیستم را نیز افزایش میدهد.
